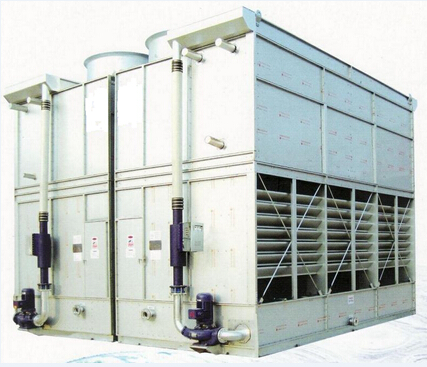

蒸發式冷凝器

蒸發式冷凝器|的詳細描述:

節能型鋁合金管優越性簡述

隨著經濟的發展科技水平的提高，人們?cè)絹碓街匾暪?jié)能與環保，浪費資源，污染環境的產品正在被淘汰。節能型

鋁合金管與傳統無縫鋼管相比具有獨特的優越性：

1.傳熱性能

在相同的溫度條件下，鋁合金管的導熱系數是210W/m·℃，無縫鋼管的導熱系數是46W/m·℃，鋁合金管熱傳導

量是無縫鋼管熱傳導量的4.56倍。鋁合金管因?yàn)橛辛己玫臒醾鲗?dǎo)特性和易使冷空氣下沉的結構特性，所以比無縫

鋼管傳熱性能更好。

2.安裝難易程度

鋁合金管是防銹鋁材超長擠壓一次成型，排管制作簡單，重量輕，安裝容易。無縫鋼管排管的每根鋼管需內外除

銹，制作程序較復雜，制作完成后還需涂防銹漆，且重量大，安裝難度大。

3、一次性投資

相同公稱容積的制冷系統，采用鋁合金排管較采用無縫鋼管排管一次性投資少。

4.節能效果

鋁合金排管傳熱效率高，有利于減少設備投資和節能運行。無縫鋼管排管，傳熱效率較差，不利于減少投資和節

能運行。

5.符合食品衛生要求

鋁合金管長期使用無銹蝕，不會污染食品和環境。無縫鋼管排管易生銹，鐵銹有可能污染食品和環境。

6. 安全性能

鋁合金排管破壞性試驗壓力為22MPa，強度試驗壓力為20MPa，密封性試驗壓力為2.5MPa，鋁合金排管系統試壓

保持24h，且作氣壓、水壓、保壓三道工序，氣密穩定性很強。鋁合金排管的理論使用壽命長于無縫鋼管排管的

理論使用壽命。

7、環保性能

鋁合金排管的制造、加工、安裝和使用過程不產生銹蝕物和污染環境的物質，是環保產品。無縫鋼管在使用一定

年限后，易產生銹蝕，易污染食品和環境。

8. 低溫下的性能

國家標準GB/T8163中10#20#碳素鋼無縫鋼管的使用溫度下限是-29℃，而鋁合金管的使用溫度下限是-269℃，使

其在溫度更低的系統中正常工作，發揮其特性。

9、 流動阻力

鋁合金管內壁光滑潔凈，制冷劑流速大，阻力小，不易積存油垢等污物，有利于提高傳熱效果；無縫鋼管管內壁

不如鋁合金排管內壁光滑，制冷劑流動阻力相對較大，較易積存油垢等污物，不利于傳熱。

10、    獨特的結構設計

鋁合金管耐壓高，重量輕，安裝方便，建筑結構載荷小能減少建筑結構投資。

11、適用范圍

鋁合金管和無縫鋼管一樣，既適用與氨工質，也可適用與氟利昂工質。較無縫鋼管更適用低溫潮濕的環境。

12、焊接方式

鋁合金排管焊接采用鎢極氬弧焊，經過氣壓、水壓、保壓三道工序，及探傷檢測，氣密穩定性很強。

13、與系統連接

鋁合金管與制冷系統的連接，采用法蘭連接，方便快捷，安全可靠。

在工業循環水的應用中，部分設備對水質要求很高，普通開式冷卻塔無法滿足要求，此時，必

須使用閉式系統，可保證設備用水無污染及礦物質濃縮等問題。

閉式循環水系統分風冷式系統、開式冷卻塔加板式熱交換器系統、閉式冷卻塔系統等三種類型，

其中風冷式系統僅適用于小型系統，本文不做討論；其余兩種類型可用于各種工業應用。

開式冷卻塔加板式熱交換器系統開式冷卻塔目前是工業領域應用最普遍的一種冷卻水系統，但這種開式循環會產

生以下問題：

1、 循環水在冷卻塔內和空氣充分接觸，使水中的溶解氧得到補充，所以循環水中溶解氧總是飽和的，水中的溶

解氧會造成金屬的電化學腐蝕。

2、 水在冷卻塔中蒸發，使循環水中的含鹽量逐漸增加，加上水中C02在冷卻塔中解析逸散，使水中CaC03的傳熱

面上結垢析出。

3、 冷卻水和空氣接觸，吸收空氣中的灰塵、泥砂、微生物及其孢子，使系統的污泥增加，冷卻塔內的光照、適

宜的溫度、充足的氧和養分都有利于細菌和藻類的生，從而使系統粘泥增加，在換熱器內沉積下來，造成了粘泥

的危害。這問題會產生沉積物的附著、設備管道的腐蝕穿孔、微生物的大量滋生，造成換熱器換熱效果下降，能

源浪費，過水?dāng)嗝鏈p少，通水能力降低，容易釀成事故。為改善水質，減少上述危害，需對循環水進行水質處理

，除氧或投加阻垢劑、緩蝕劑和殺菌劑。

閉式循環冷卻水系統克服了敞開式循環系統的弊端，冷卻水（軟水）在密閉系統中循環使用，不與空氣直接接觸

，水質不受污染，具有以下優越性：

1、 大大提高了工藝設備的使用壽命。對有關統計資料的分析表明，采用閉式循環系統，運行維護良好的換熱設

備使用壽命可達7~10年左右，而采用開式循環系統，水質處理和運行維護差的換熱設備，運行不到2年即發生結

垢堵塞或腐蝕穿孔而報廢。

2、 閉式循環冷卻水系統的新水補充量?jī)H為敞開式冷卻水系統的20%，減少了對水資源的消耗，節水效果顯著。

3、 閉式循環冷卻水系統易于實現冷卻水的恒溫控制，有利于工藝設備的操作。

以600噸級浮法玻璃生產線1000m3/h循環用水量為例，閉式冷卻塔與開式冷卻塔開式冷卻塔的技術經濟指標對比

如下。

表1 閉式冷卻塔與開式冷卻塔的技術經濟指標

密閉式                  敞開式

土建費用                       17萬元                56萬元

設備購置費                  249萬元             117萬元

合計                              266萬元              173萬元

裝機功率                      850KW               670KW、

電費                              298萬元/a            235萬元/a

水處理費                       10萬元/a              40萬元/a

運行維護費                     20萬元/a             80萬元/a

綜合運營成本                328萬元             355萬元

注：閉式循環冷卻水系統工藝設備、管道壽命按增加1倍考慮。
